中小型焊機系列

真空電子束焊機是利用高速運動的電子束流轟擊工件的原理進行焊接加工的一種比較精密的焊接設備,它代表了目前最高性能的焊接水平。真空電子束焊在焊接過程中利用定向高速運動的電子束流撞擊工件使動能轉化為熱能而使工件熔化,形成焊縫。

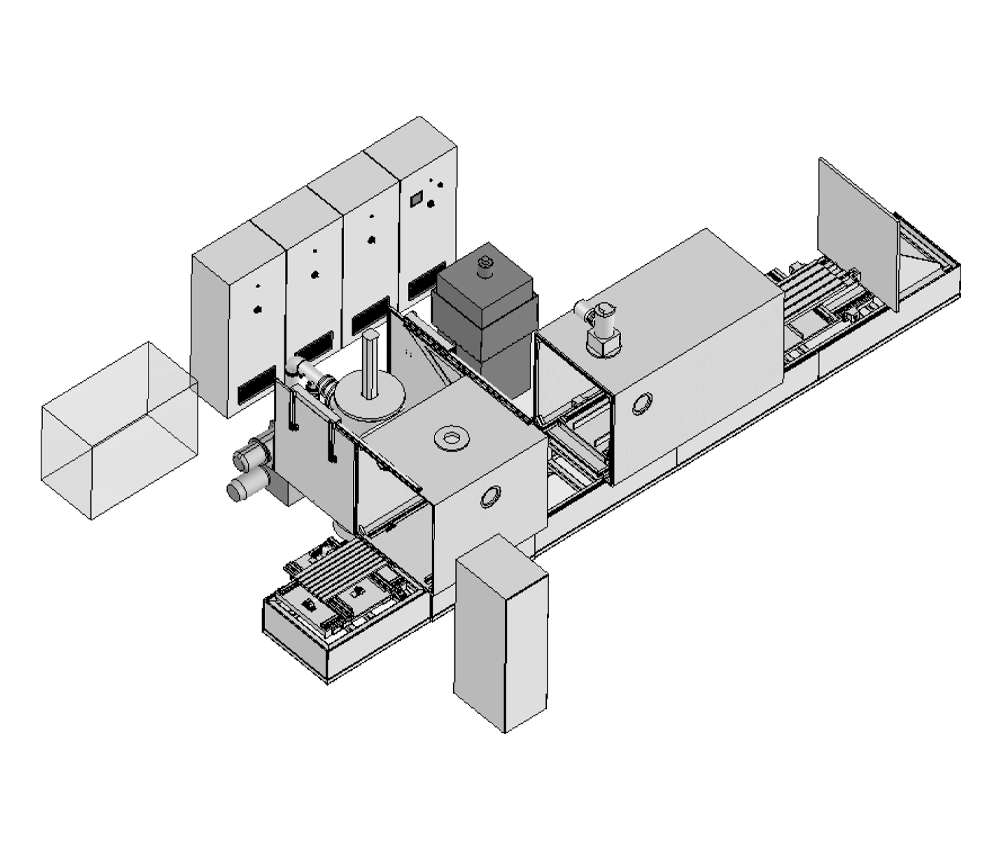

主要配置

電子槍及電源系統

真空系統

焊接室系統

電子束對中觀察系統

工作臺系統

CNC控制系統

制冷水循環系統

高壓電源

總控系統

臥式水平或立式旋轉工作臺(選配)

參數性能

系列

焊接高壓

焊接功率

加速電壓穩定性

束流穩定度

聚焦電流穩定度

SEBW(G)60

0-60KV

0-15KW

±0.2% - ±0.3%

±0.2% - ±0.3%

±0.1%

SEBW(G)70

0-70KV

0-15KW

±0.2% - ±0.3%

±0.2% - ±0.3%

±0.1%

SEBW(G)80

0-80KV

0-20KW

±0.2% - ±0.3%

±0.2% - ±0.3%

±0.1%

SEBW(G)90

0-90KV

0-25KW

±0.2% - ±0.3%

±0.2% - ±0.3%

±0.1%

  • 1、上述型號為通用型焊機大類分類,參數可調,有雙軸聯動、三軸聯動可供選擇;箱體實際尺寸取決于工件尺寸、所需的運行范圍、工藝及外殼要求特殊定制。
  • 2、設備具有基本標準型(PLC控制)和精密數控型號(計算機CNC控制)。
  • 3、電子束焊接參數(高壓、束流、聚焦、配置、說明)、機械運動軸參數(X、Y、Z軸的運動軌跡、速度)均可在CNC編程控制。
  • 4、設備基本配置X/Y直線工作臺、旋轉工作臺機械運動系統。
  • 5、機械系統強度好、剛性高,直線運動及旋轉運動具有精密的定位精度及重復定位精度。
  • 6、具有手動、自動示教功能、手搖脈沖步進、編程自動運行控制功能,設備具有過流、限位、報警、安全互鎖等保護功能。
  • 應用

    航空、航天、核工業、軍工、大型鋼廠、海洋船舶等。

    技術優點

    真空電子束焊機焊接時,能量密度高(約108瓦/厘米²),焊縫深寬比大,熱影響區小,無需填充金屬,對于高質量的工業產品具有很高的 焊接速度,焊接大厚度材料一次性穿透;真空條件下焊接,很好的避免了在焊接過程中的工件氧化;可靠性及重復性好,工藝參數調節范圍 廣和適應性強、可焊材料多。

    空間小
    焊接速度快,穿透力高
    可穿插調整工件位置,實時監控焊接過程

    技術特點

  • 專業化高能量密度直熱式電子槍、具有先進的電子光學性能。
  • 20KHZ高頻高壓電源,具有電子束流快速截止控制性能,快速關斷保護功能。
  • 電子束參數及機械運動采用先進的CNC數控控制。
  • 設備真空系統采用國內外知名品牌產品,真空效率高。
  • 設備采用模塊化設計制造、標準化及可靠性高。
